오일로 채워진 트랜스포머 절연지 변질의 화학적 지표(Review of chemical indicators of degradation of cellulosic electrical paper insulation in oil-filled transformers )
Introduction
파워트랜스포머의 전도체 와인딩은 절연유를 함유한 종이로 절연 되어 있다. 그리고 이러한 절연 기술을 트랜스포머의 수명을 약 25년 정도까지 사용가능하게 만든다(65~69℃에서 작동할 경우). 전형적인 트랜스포머는 10~12톤의 종이(30~120μm 두께, 0.7~0.8 kg/m^3밀도)와 45톤의 오일을 포함하고 있다. 열, 수분, 그리고 산소는 섬유의 변질을 야기하며 중합 분자 체인의 길이(polymer molecular chain length)를 줄일 뿐만 아니라 물질의 기계적 강도까지 약화 시킨다. 기계적인 부분 실패는 모자란 와인딩이나 절연종이의 파편, 오일 덕트안쪽의 섬유소쪽에서 나타날 수 있으며, 또한 전기적, 열적인 절연실패를 야기 할 수 있다. 트랜스포머 와인딩의 장력과 규정의 변화는 기계적, 전기적 왜곡을 야기 할 수 있으며, 노쇠화된 절연체 또는 와인딩의 쇼트회로 force의 관한 실패의 가능성을 증가 시킨다.
수분은 노쇠화의 주요 원인 중 하나이며 절연시스템에서의 수분의 존재는 전도성을 증가 시킬 수 있고 가스 버블의 형성에 도움을 주게 된다. 또한 트랜스포머에서의 수분은 전반적인 절연 시스템의 열적 안정성을 떨어뜨리게 되며 이러한 현상은 특히 과부화 조건에서 나타나게 된다.
절연종이는 kraft 과정으로 부터의 wood pulp로 만들어진다(탈 레닌과정 포함). 이렇게 만들어진 절연 종이는 90%의 섬유소와 6~7%의 lignin으로 구성된다. 보통의 자연적인 절연종이의 수분 함유량은 전체 무게의 4~5%이지만 절연종이로 사용될 경우 수분 함량이 0.5%이하로 떨어질때까지 건조 시킨다. 그리고 이렇게, 만들어진 종이는 절연 오일이 함유되도록 담가지게 되며 이러한 과정을 통해, 절연 능력의 향상을 증가 시키게 되고 와인딩부분에 있어서 냉각 작용을 이끌 수 있게 한다.
절연 종이의 주요 성분은 섬유소이며 이 섬유소는 자연적 글루코스 중합체이다 (natural polymer of glucose). 단량체(monomer) 유닛들은 긴 직선의 체인에서 결합되어 있으며 자연적인 상태에서 평균 체인 길이 또는 폴리머화 정도 (degree of polymerisation, DP) 20,000 monomer unit을 초과한다. 종이의 기계적 강도는 섬유소 본연으로 부터 오며 이러한 섬유소는 분자내 그리고 분자사이의 수소 결합에 의해 증가한다. 그리고 섬유소 체인과 미세 크리스탈라인 구조 사이에서도 일어난다.
종이의 강도는 주로 섬유서의 DP 수치의 따라 결정되게 되는데 제조 후, 종이의 DP 수치는 보통 1000~1300 사이 정도이다. 트랜스포머의 건조과정은 이러한 수치를 약 950까지 감소 시키며 동작 기간 동안의 노쇠화로 인해 이 수치는 더 하락하게 된다. DP 수치 950~500사이에서는, 종이의 강도는 실제적으로 일정하지만 수치가 500~200 범위라면, DP의 감소의 따라 종이의 강도 또한 비례적으로 같이 감소 하게 된다. DP 수치 150에서의 종이는 초기의 값의 20%정도의 강도만을 가지게 되며 DP 150 미만은 종이의 강도가 존재하지 않게 된다.
전기적 절연 종이에서 섬유소의 기능 저하는 저온의 화학반응의 복잡한 결과를 통해 일어나지만, 아직까지 완변하게 설명되지 않았다. 이러한 과정들은 체인 절단, 절연 파괴 성분의 배출(수소, 짧은 체인 탄화수소, 일산화 탄소, 이산화 탄소, 수분)을 포함하게 된다. 이러한 성분들은 오일안에서 용해되게 되며 트랜스포머 상태를 예측하는데 사용된다. 종이의 기능저하는 또한 더 큰 분자의 배출을 야기 하며 그 예로 프루프랄(2- furfuraldehyde (furfural))을 이야기 할 수 있으며 이 프루프랄은 오일안에서 확인되며 종이의 상태에 관하여 더 구체적인 정보를 전달 할 수 있다.
Failure mechanisms

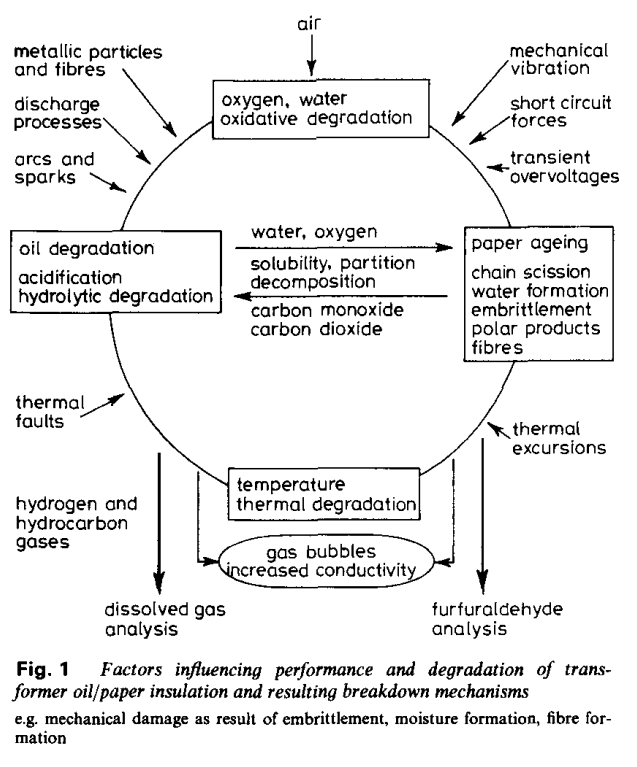

섬유소의 변질(degradation)은 DP(폴리머화 정도 (degree of polymerisation) 수치를 낮추는 결과를 가져오게 된다. 그리고 이로 인해, 섬유 내부의 결합이 파괴되는 현상을 겪게되고 기계적 강도의 손실 및 섬유소의 찢어짐 현상 및 충격을 받는 현상에 놓이게 된다. 대조적으로, 전기적 절연 강도는 큰 영향을 받지 않는다. Figure 1에서 보여지는바와 같이 매우 많은 과정들이 이러한 변질과 실패의 기여하게 된다.
가스의 증식은 공통적으로 언급되는 동작 실패요인이다. 초기에 방출된 가스는 수분의 형태이지만, 온도가 증가 할수록 (90℃ 이상) CO 와 CO2 가 형성되게 된다. 가스 버블의 형성은 최소 150℃에서 paper/oil system에서 일어나게 된다. 가장 큰 위험요소는 과부하 조건 초기 동안에 존재하게 되는데 특히 급작스런 온도의 상승은 절연시스템으로부터 빠른 속도의 수분 증식을 야기 하기 때문이다.
오일에서의 가스 버블 형성은 부분방전에의해 지속될 수 있으며, 이러한 가스 버블의 증식은 섬락현상(flashover)로 이어질 수 있다. 절연 종이가 포함된 다른 실패 매커니즘에는 노쇠화 과정의 축적으로 인한 오일과 종이의 증가된 전도성이 포함된다. 감소된 저항성과 절연능력의 손실로 인한 열적 불안정성도 이에 파함된다.
추가록, 수분의 증식으로 인해서 오일에서의 섬유소 물질은 부분적 전계와 나란히 하려는 경향을 보여주며, 이러한 결과는 쇼트서킷, 전도체 사이의 미약한 절연 경로(특히 젖었을경우)를 발생시킨다.
Effects of temperature, water and oxygen on insulation life
Effects of temperature: 온도의 증가 특히 (140℃ 이상)에서는 노쇠화의 속도가 급속도로 증가함을 보여준다.
Effects of oxygen: 산소의 증가 또한 종이의 수분 함량을 0.3%에서 5%정도까지 증가 시키며, 이로 인해 변질의 속도를 빠르게 만든다.
Effects of water: 종이의 변질 속도의 증가는 직접적으로 수분의 함량을 늘리게 되고 이로인해 절연 기술 수명에 영향을 미치게 된다.
