미네랄오일/자연 이스터용액 혼합-종이 절연의 노쇠화 특성(Study on Aging Characteristics of Mineral Oil/Natural Ester Mixtures-Paper Insulation)
Abstract
트랜스포머는 파워그리드의 안정적인 구동을 위해 가장 중요하게 여겨지는 장비이다. 이 페이퍼는 미네랄오일/자연 이스터 오일의 혼합물을 통해 파워 트랜스포머의 노쇠화 방지에 초점을 두었다. 혼합오일-종이 절연체 그리고 미네일 오일-종이 절연체은 264일동안 실험되었으며 110℃에서 열적 노쇠화를 가속 시켰다.
오일의 색깔, 오일 산성도, 종이의 중합 반응의 정도(the degree of polymerization, DP), 그리고 오일-종이 절연의 다른 노쇠화 조건에서의 열적 안정성들이 조사되었다. 후에 연구 결과에서 보여지듯이, 혼합 절연 오일은 오일의 산화를 억제할 뿐만 아니라, 혼합오일-종이 절연체의 노쇠속도 비율 또한 억제 시킴을 발견했다. 다시 말해서, 오일-종이 절연은 혼합 오일을 사용함으로써 열적 안정화의 향상을 기대할 수 있다.
Introduction
트랜스포머의 역할은 안정적 그리고 효과전기 전기공급의 중점을 두기 때문에, 전력의 송전과 배전에 있어서 가장 중요하게 여겨지는 부분중의 하나이다. 대부분의 고 전압 트랜스포머는 용액으로 채워져 있으며 이러한 용액은, 전기적 절연체로 사용되기도 하지만 열 매체(heat transfer medium/냉매제)로 사용되기도 한다. 이러한 파워 트랜스포머 안정성의 향상과 수명의 연장을 위해서 절연 재료, 특히 절연오일에 집중하여야 한다.
트랜스포머에서 가장 많이 쓰이는 절연용액은 미네랄 오일이다. 미네랄 오일은 상대적으로 가격이 저렴한 편이며, 가격의 비해 좋은 전기적 특성들을 가지고 있다. 하지만, 새로운 물질들의 등장으로 인해, 미네랄 오일의 단점들이 많이 노출 되어왔다. 그리고 21세기의 벌어진 전세계 오일 쇼크는 새로운 물질 또는 대체물질을 찾게 하는 기폭제를 마련했다.
자연 이스터(natural ester)는 미네랄 오일과 비교하였을때 화재로부터의 안정성, 친 환경성, 우수한 절연 강도를 보유하고 있기 때문에 현재 사용되는 트랜스포머 절연 시스템에 적합하다. 기존의 봉합된 튜브관 노쇠화 연구들은 절연종이가 자연 이스터안에 있을때 열적 노쇠화가 현저히 느려진것을 발견했다. 하지만, 자연 이스터 용액은 미네랄오일의 비해 낮은 산화 안정성, 높은 유동점, 점도성의 단점을 가지고 있기때문에 사용전 여러 방면으로 고려를 해야한다.
미네랄 오일과, 자연 이스터가 가지고 있는 각각의 장점과 단점을 보완할수 있도록, 미네랄 오일과 자연 이스터 용액을 혼합하는 방법을 고려 할 수 있다. 이 연구에서 혼합의 비율은 80%의 미네랄 오일 20%의 자연 이스터 오일( 올리브 오일로 부터 추출)이다.
6-ditert-butyl-4-methylphenol (T501) 과 high-purity alkylation-α-naphthylamine (L06)이 이 혼합 오일에 0.3%의 농도로 추가 되었으며 이러한 추가물질은 산화 안정성을 향상 시킬 수 있다. 노쇠화 방지를 위해서, 장기간의 동작 동안 파워 트랜스포머의 성분들은 여기서 만들어진 혼합 오일에 의해 향상 될 수 있다.
이 페이퍼에서는, 가속화된 열적 노쇠화 실험은 110℃에서 264일동안 수행되었으며, 미네랄오일-종이 절연체 vs 혼합오일-종이 절연체의 비교를 중점으로 두고 있다.
Experiment
A. 재료(Material)
실험에서 사용된 종이는 Kraft paper이며 트랜스포머에서 많이 사용된다. Kraft paper의 기술적 수행능력은 international standard IEC 641-3-1를 충족 시킨다. 또한 트랜스포머 실험에 쓰인 미네랄 오일은 보통의 미네랄 오일이며 XinJiang Kelamayi, China 에서 생산 되었다. 혼합 절연 오일은 이 연구팀에 의해 개발 되었다.
B. 가속화된 열적 노쇠화 실험(Accelerated Thermal Aging Experiment)
샘플에 대한 사전 조치 들은 다음과 같다. 첫째, 샘플 종이는 5g의 롤형태로 말려 있으며 이를 통해 유리병에 들어갈 수 있게 한다. 현재 동봉된 트랜스포머의 실제 산화를 시뮬레이션 하기 위해 모든 샘플들은 진공 챔버에 두었으며 90℃에서 48시간 동안 건조 시킨다. 두번째로는, 절연 오일 (40℃)은 진공 박스 안으로 스며들게 한후, 24시간동안 평상 온도(room temperature)로 내린다. 세번째로는, 이 말려진 페이퍼 롤을 진공 박스로 부터 꺼낸후 250ml의 유리병안으로 넣어둔다. 그리고 나서, 미네랄 오일 또는 혼합 절연 오일을 이 유리병 안에 20:1(용액:종이)의 비율로 부어 넣는다(각각의 유리병은 200g의 오일과 10g의 종이를 가진다). 실제 트랜스포머의 구리 이온을 시뮬레이션 하기 위해서, 10cm^2의 얇은 구리판을 모든 병에 배치한다. 그리고 나서, 각각의 병은 질소로 충전후 밀봉한다. 마지막으로, 이 유리병들은 노쇠화 오븐에 넣어지고 110℃까지 가열되어 가속화된 노쇠화 테스트를 진행한다. 초기 종이의 수분 함량은 0.5% 미만으로 한다.
C. 열중량 분석 실험(Thermogravimetry Experiment)
열중량 분석(Thermogravimetery (TG))은 물질들이 통제된 온도 프로그램에 있는동안, 온도의 함수로써 물질의 질량(mass)을 측정하는 기술이다. Derivative thermogravimetry (DTG) 커브는 처음의 derivative of TG 커브이다. TG와 DTG 분석 기술의 적용은 미네랄 오일-종이 절연 시스템의 오일과 종이의 열적 행동을 비교하기 위함이고 또한 혼합오일-절연 시스템에서의 오일과 종이의 열적 행동을 분석한다. 이 페이퍼는 초기 분해 온도(initial decomposition temperature (IDT)), 최대 분해 속도(maximum speed of decomposition (MSD)), 최대 분해 속도에서의 온도(temperature at maximum decomposition speed (TMDS))에 집중하고 있다.
각각의 미네랄 오일 샘플(15~15.4mg)과 혼합 오일 샘플(15~15.4mg)은 33℃ 부터 250℃ 그리고 450℃까지 테스트되었다. 온도 확인 속도는 질소 유동(50ml/min)하에서 3℃/min의 비율로 측정되었다. 종이의 TG 실험 이전에는, 오일을 함유한 종이 샘플은 각각 다른 기간동안 노쇠화 되었으며 아세톤(aceton 100ml)에 담가지게 해놨다. 그리고, 동일하게 동봉된 유리병에 15일동안 각각 놓여지게 된다. 추가적으로 아세톤은 5일마다 한번씩 교체되었다. 이런 방식으로 오일이 추출 되었으며 그리고 각각의 종이 샘플(5.0~5.2mg) dms 33℃ 부터 500℃까지 질소 유동 (50ml/min)하에 온도 확인 속도 5℃/min 로 측정되었다.
Result and Discussion
A. 오일 색깔(Oil Color)
오일의 색깔은 오일 자체의 질적 특성을 보여주는 중요한 요소이다. 몇몇의 경우에는 오일의 색깔로 오일의 부패 정도가 확인 가능하다. Figure 1에서 보여지듯이 미네랄오일-종이 절연 샘플과 혼합오일-종이 절연 샘플에서의 오일의 색깔을 보여 주며 이 오일들은 110℃도에서 다른 기간동안 노쇠화가 진행 되었다. 신선한 미네랄 오일은 색이 밝고 맑았으며, 신선한 혼합 오일은 자연 이스터(올리브 오일)로 인해 노란 빛을 띄었다. 또한 미네랄 오일은 시간이 지날 수록 갈색 또는 적갈색의 색을 띄게 됬으나, 혼합 오일은 최종적으로 초록빛을 띄었다. 열적 노쇠화 과정동안, 오일색의 변화 속도는 오일의 부패화 속도를 반영한다. 미네랄 오일의 퇴색 속도는 혼합오일의 비해서 상당히 빠른 편이다. 더욱이, 끈적한 슬러지(sludge)가 눈에 보였으며, 절연 종이 바깥쪽 표면과 미네랄 오일-페이퍼 샘플 유리병 벽면에 침전됨이 174일과 264일에 확인되었다. 반면에, 혼합 오일-종이 절연 샘플에서는 슬러지(sludge)는 샘플 간격동안 발견 되지 않았다.
B. 오일의 산성도(Oil Acidity)

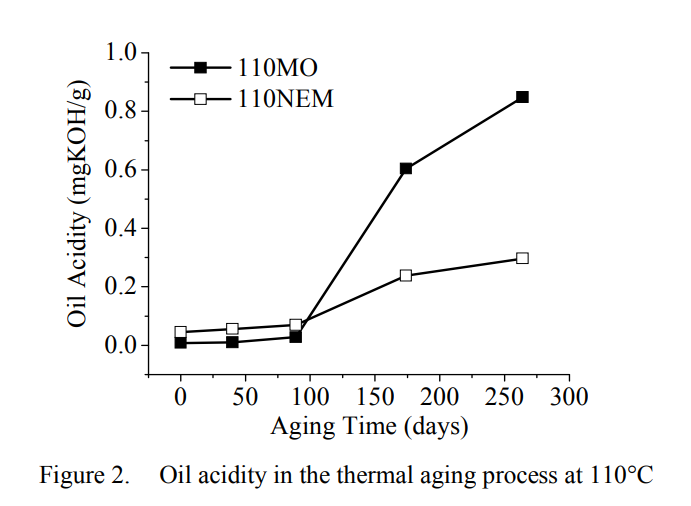

오일의 산성도는 절연 오일의 직접적으로 노쇠화 정도를 알려주는 지표이기때문에 이 실험에서는 혼합오일과 미네랄 오일의 노쇠화 진행과정동안의 오일 산성도가 측정되었다. Figure 2는 혼합 오일과 미네랄오일의 노쇠화 시간에 따른 산성도를 나타낸 모습이다. 보통의 조건에서는 자연이스터의 산성도가 미네랄 오일의 산성도보다 높은 경향이 나타났다. 혼합 오일은 20%의 자연 이스터와 80%의 미네랄 오일로 구성되어 있기때문에 신선한 혼합오일의 산성도는 신선한 미네랄오일보다 아주 약간 높은 편이다.
노쇠화가 진행되면 혼합오일과 미네랄오일의 산성도는 증가하게 된다. 노쇠화 초기에는 혼합 절연 오일과 미네랄 오일의 부패속도는 매우 느린편이며 두 오일의 산성도는 아주 약간 증가하는 정도이다. 하지만 일정 시기를 지나면 두 오일은 빠르게 부패하게 되고 산성도 또한 급격하게 증가한다. 하지만 이 특정 시기 이후에, 혼합오일의 산성도는 미네랄 오일의 산성도보다 현저하게 낮음이 포착되었다 (89일 차 부터). 이 지표는 장기간의 노쇠화 과정동안 혼합 오일이 미네랄 오일의 비해 산화 안정성이 훨씬 우수함을 보여준다. 즉, 일정 기간 이후에는 혼합 오일은 더 느린 노쇠화 비율과 낮은 오일 산성도를 포함하고 있다는 뜻이다.
C. 오일의 열적 행동(Thermal Behavior of Oil)

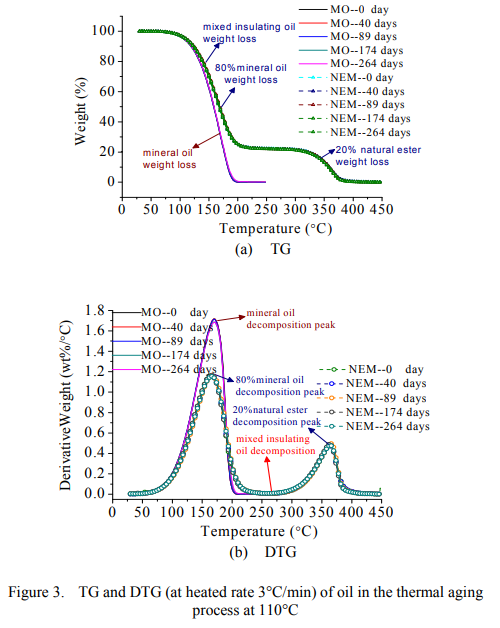

Figure 3 은 오일-종이 절연 샘플에서의 혼합오일과 미네랄 오일의 TG 와 DTG 커브 각각 다른 노쇠화 시간에 따라 나타내어 졌다. 미네랄 오일의 분해 반응은 주로 한 단계이며, 혼합 오일의 분해 반응은 주로 두 단계로 이루어 진다. 혼합오일이 2 단계로 이루어지는 이유는 미네랄 오일과 자연 이스터 용액의 혼합물이기 때문이다. Figure 3에서 보여지듯이 미네랄 오일의 분해는 주로 100℃ 부터 200℃까지 이루어진다. 30℃ 부터 250℃까지는 미네랄 오일의 분해만이 존재하고 질량은 100%에서 20%로 감소하게 된다. 그리고 나서 250℃ 부터 450℃까지는, 혼합된 절연 오일에서의 자연 이스터 구성원이 질량 손실이 일어나게 된다. 이로 부터 추정 되는것은, 자연 이스터의 열적 안정성은 미네랄오일에 비해 더 우수하다는 점이다.

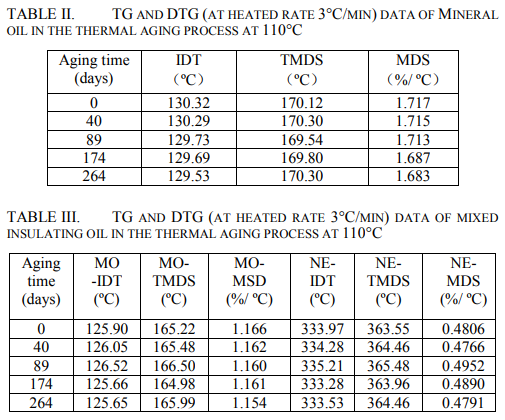

Table 2는 오일-종이 절연 시스템에서의 혼합 절연유와 미네랄 오일의 TG/DTG 데이터를 3℃/min의 가열 비율에서 각각의 다른 노쇠화 시간의 따라 나타내었다. 모든 미네랄 오일 샘플의 초기의 IDT는 1℃ 내외에서 변동함을 보여 주었었다. 혼합 절연 오일 샘플에서의 미네랄 오일 IDT 역시 1℃내외에서 변동하였으나, 혼합 절연 오일 샘플안에서의 자연 이스터는 1.5℃내외에서 변동함을 보여 주었다.
하지만, 모든 샘플시간과 관련해서, 자연 이스터의 초기 분해 온도는 미네랄 오일에 비해서 약 2.5배 정도 더 높은 경향을 나타내었다.
이 두 그룹 오일의 열적 행동의 비교는 Figure 3(b)에서 더욱 뚜렷하게 나타난다. 모든 미네랄 오일 샘플(혼합 절연유에서의 미네랄 오일과 자연 이스터 용액 포함)의 최대 분해속도에서의 온도는 노쇠화 과정동안 매우 적은 변화만을 보여주었다. 하지만 자연 이스터의 최대 분해 속도에서의 온도는 미네랄 오일보다 2배 이상의 값을 보여 주었다. 추가로, 모든 미네랄 오일 샘플과 혼합유에서의 미네랄 오일의 최대 분해 속도는 노쇠화가 진행될때 살짝 감소함을 보였다. 반면에, 혼합유에서의 자연 이스터 용액은 노쇠화 진행 과정동안 거의 변하지 않았다.
Figure 3, Table 2, Table 3으로 부터 알수 있는것은 자연 이스터의 IDT와 TMDS 는 모든 샘플 시간대에서 미네랄 오일보다 높음을 확인 할 수 있다. 자연 이스터의 열적 안정성은 또한 노쇠화 과정에 있어서 미네랄 오일보다 우수함을 보여주었다. 자연 이스터와 미네랄 오일로 구성된 혼합 절연유는 자연 이스터의 우수한 열적 안정성으로 인해 혼합유의 열적 안정성의 향상에 큰 도움을 줄 수 있게 된다.
D. 종이의 중합 반응 정도(Degree of Polymerization (DP)of Paper)

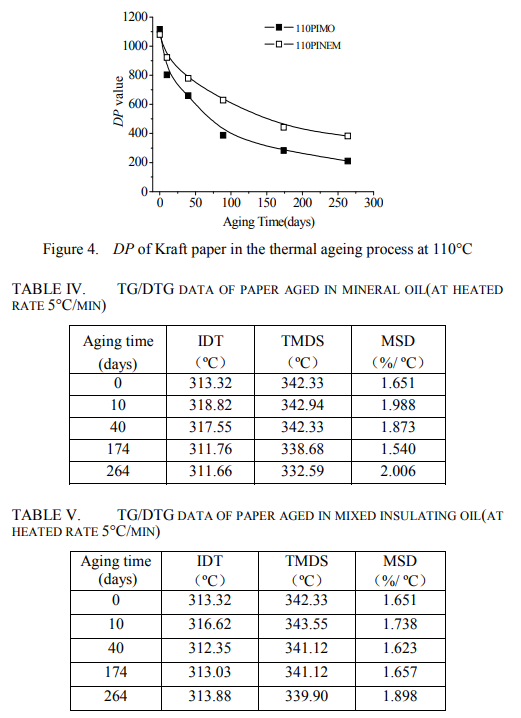

절연 종이는 보통 섬유소로 구성되어 있다. 섬유소는 선형, 주기적은 중합체 체인, β-D glucopyranose 로 구성된다. 체인당 일정 유닛을 DP라고 부른다. 그리고 이 DP는 섬유소 종이의 노쇠화 상태를 나타내기 위해 사용된다. 신선한 종이의 DP 는 약 1200정도이며, 200 정도의 수치 하락까지는 받아들일 수 있는 정도이며, 종이의 장력은 약 20%정도 하락하게 되고 내부 섬유의 힘은 축소되며, 섬유소 종이는 트랜스포머안에서 수명을 다하게 된다. Figure 4는 혼합유와 미네랄 오일 (110℃, 264일동안)에서의 종이 노쇠화 관련 DP 수치를 나타낸다. 특히 40일 이후에는 혼합유에서의 종이의 DP 값은 미네랄 오일에서의 종이의 DP 값보다 훨씬 높은 것을 알 수 있다. 이러한 수치는 혼합 오일은 절연 종이의 노쇠화를 효과적으로 억제함을 나타낸다.
E. 종이의 열적 행동(Thermal Behavior of paper)

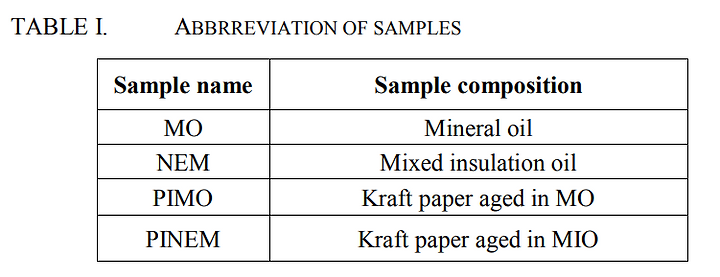

Table 4와 Table 5에서 보여지듯이, 혼합유와 미네랄 오일안에서의 노쇠화 과정 종이의 초기 분해 온도(IDT)는 노쇠화 시작과 함께 초기에 증가 한 뒤 하락하는 모습을 보여준다. 특히 174일 이후에는 PINEM의 IDT 는 PIMO보다 높은 모습을 보여주었다. 그리고 110℃에서의 전체 노쇠화 과정동안, 혼합된 절연 오일에서의 노쇠화된 종이의 DP는 미네랄 오일에서의 노쇠화된 종이의 DP 값보다 높음을 보여주었다. 그리고 PIMEM의 TMDS 는 PIMO 노쇠화 시작후 동일 시점에 약간 높은 모습을 보여 줐다. 그리고 PINEM의 MSD은 노쇠화 진행후 동일시점에 PIMO보다 약간 낮은 모습을 보였다. 이러한 현상들은, 혼합유에서의 종이의 열적 특성이 미네랄 오일에서의 종이의 열적 특성보다 우수함을 보여준다.
*maximum decomposition speed (TMDS)
*maximum speed of decomposition (MSD)
Conclusions
위의 실험 결과를 모두 종합해 보면 혼합유(미네랄오일+자연 이스터 용액)의 사용은 오일-종이 절연 시스템의 노쇠화 방지효과를 증가 시킬 수 있음을 보여준다. 또한, 혼합유의 사용은 절연 종이의 변질의 속도를 억제하는 모습을 보였고 혼합 오일을 사용함으로써, 오일-종이 절연 시스템의 열적 안정화의 향상을 기대 할 수 있게 된다.
출처: R. Liao, J. Hao, L. Yang, and S. Grzybowski, “Study on aging characteristics of mineral oil/natural ester mixtures-paper insulation,” Proc. - IEEE Int. Conf. Dielectr. Liq., no. July 2017, 2011.
