충격 전압과 충격 전류(Characterisation and Generation of High Impulse Voltages and Currents)

전기 에너지의 송전과 배전 네트워크는 파워 트랜스포머, 스위치기어, 과 전압 어레스터(overvoltage arrestors), 절연체, 파워 케이블, 트랜스포머등의 고 전압관련 장비들이 포함된다. 그리고 이러한 고 전압 장비들은 내부와 외부의 과 전압으로 인해 순간적으로 매우 높은 전압이나 전류에 노출되게 된다. 고 전압에서 사용되는 충격 전압은 저 전압 (low voltage system)에서 사용되는 충격 전압의 개념과 다소 차이점을 보인다. 고 전압에서 사용되는 충격 전압과 충격전류는 고 전압 충격의 생산과 측정동안 발생하는 특수한 경우를 설명하기 위해 도입된다.

간략하게 이와 관련된 용어들을 정리 해보려 한다.

1. 뇌 충격전압(Lightning Impulse Voltages)

외부의 과전압에 의해서 고 전압 장비에 전기적 강도가 전해 질 수 있는데 이러한 원인중 하나는 벼락 또는 뢰전(lightning strokes)에 의해 나타난다. 그리고 이러한 뇌 충격전압은 full lightning impulse voltage, 와 chopped lightning impulse voltage로 구분된다.

2. 개폐 충격전압(Switching Impulse Voltage)

이름 그대로 스위칭 동작으로 인해 발생하는 충격 전압이다. 스위치의 동작으로 인해 고 전압 장비 내부에 과 전압이 흘러 들게 되고 이로 인해 이러한 고 전압 장비들은 강한 스트레스(응력)에 노출되게 된다.

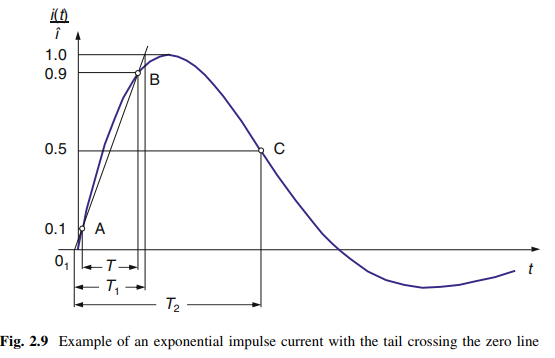

3. 지수형태의 충격 전류(Exponential Impulse Currents)

지수형태의 충격 전류는 상대적으로 매우 빠른 형태이며 지수함수 형태로 peak value까지 빠르게 도달한뒤 상대적으로 느린 속도로 0의 값으로 내려 오게 된다.

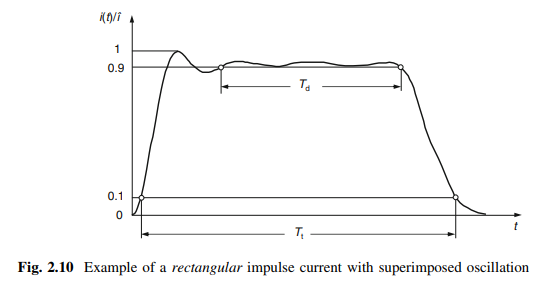

4. 사각 충격 전류(Rectangular Impulse Currents)

이름 그대로 사각형 형태의 충격전류를 보여주기 때문에 장시간 충격전류라고도 불린다.

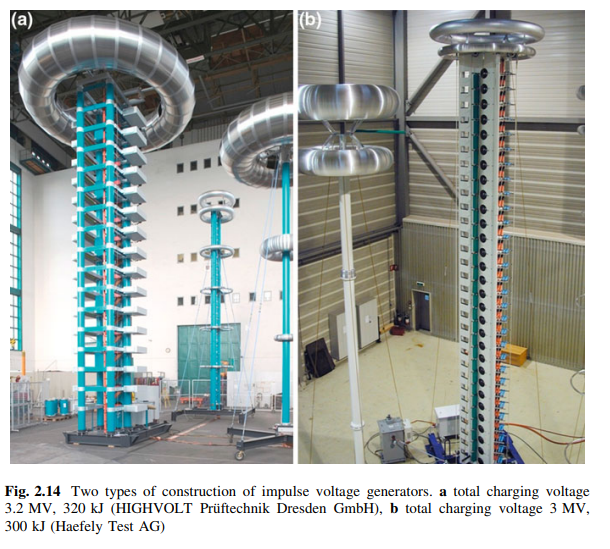

충격 전압 테스트를 위한 전압 생성기

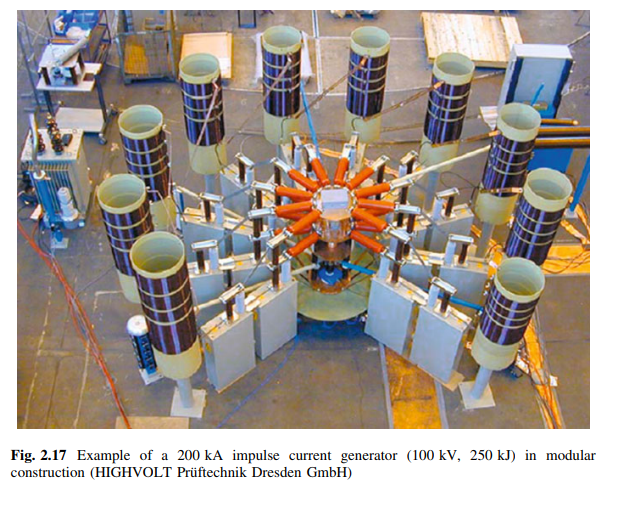

충격 전류 테스트를 위한 전류 생성기

출처: K. Schon, High Impulse Voltage and Current Measurement Techniques. 2013.
